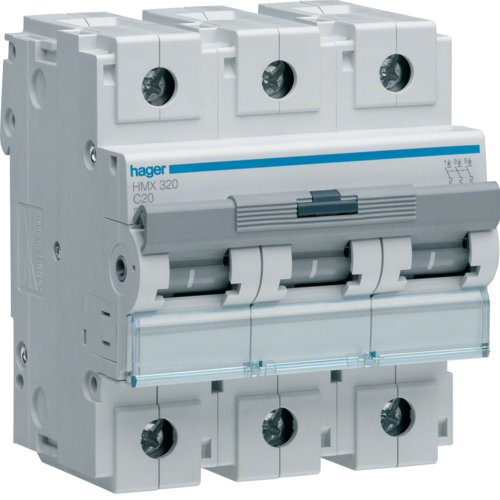

Автоматичний вимикач 3P 50kA C-20A 4.5M
- Доставка
- Самовивіз
- По Києву: 1-2 дні
- По Україні: за тарифами перевізника
- Готівкою при отриманні
- ONLINE банківською карткою
- На картку Приват банк
- На картку Monobank
- Безготівковий розрахунок для фіз.особ
- Безготівковий розрахунок для юр.особ
- Оригінальна продукція
- Офіційна гарантія
- Повернення протягом 14 днів
-
HMX320
- Доставка
Технічні характеристики |
Архітектура
| Кількість захищених полюсів: | 3 |
| Кількість полюсів: | 3 P |
| Тип полюса: | 3 P |
| Крива: | C |
Функції
| Паралельно перемикання нейтралі: | ні |
Основні електричні характеристики
| Номінальна вимикаюча здатність току короткого замикання: | 50 kA |
| Номінальна робоча напруга змінного струму: | 415 V |
| Тип напруги живлиння: | AC |
| Частота: | 50/60 Hz |
Напруга
| Номінальна напруга ізоляції: | 500 V |
| Стійкість по відношенню до номінальної імпульсної напруги: | 6000 V |
Електричний струм
| Номінальний струм: | 20 A |
| min/max діапазон спрацювання термічного розчеплювача при АC: | 1,05 / 1,3 In |
| Поріг електромагнітного розчеплювача змінного струму мін./макс.: | 5 / 10 In |
| Номінальний струм при -20°C згідно IEC 60947: | 28,64 A |
| Номінальний струм при 65°C згідно IEC 60947: | 15 A |
| Номінальний струм при 70°C згідно IEC 60947: | 13,78 A |
| Відключаюча здатність на 1 полюсі 400 В NF 60947-2: | 4,5 kA |
| Розривна потужність 1 полюс з 415 В NF 60947-2: | 4,5 kA |
| Вимикаюча здатність відповідно до IEC 947.2 50 Гц: | 50 % |
| Відключаюча здатність для 230В (EN 60947-2): | 50 kA |
| Відключаюча здатність для 240В (EN 60947-2): | 50 kA |
| Максимальна відключаюча здатність Icu для 400В (EN 60947-2): | 50 kA |
| Відключаюча здатність для 415В (EN 60947-2): | 50 kA |
Коефіцієнт корекції струму
| Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: | 1 |
| Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: | 0,95 |
| Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: | 0,9 |
| Корегуючий коефіціент при розташуванні поруч 6 пристроїв: | 0,85 |
Потужність
| Загальна розсіювана потужність під номінальним струмом: | 5,8 W |
| Розсіювана потужність з розрахунку на кожний полюс: | 1,97 W |
Витривалість
| Електрична тривкість кількості циклів: | 4000 |
| Кількість механічних процесів: | 20000 |
Розміри
| Глибина встановленого виробу: | 70 mm |
| Висота встановленого виробу: | 90 mm |
| Ширина встановленого виробу: | 80 mm |
Монтаж
| Момент затяжки: | 3,5 до 5 Нм |
| Тип нижньої клеми для модульних пристроїв: | добровільне дотримання |
| Нижнє підключення для модульних пристроїв: | так |
Підключення
| Нижнє гвинтове з'єднання з гнучким провідником: | 1 / 50 mm² |
| Секція виходу гвинта при нерухомому дроті: | 1 / 70 mm² |
| Поперечний розріз з’єднання з гнучким дротом: | 50 мм² |
| Поперечний розріз з’єднання з негнучким дротом: | 70 мм² |
| Поперений розріз під ’єднання при нерухомому проводі,: | 1 / 70 mm² |
| Верхнє гвинтове з'єднання з гнучким провідником: | 1 / 50 mm² |
| З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем: | 1 / 70 mm² |
| З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: | 1 / 50 mm² |
| Тип з’єднання: | Клема з системою компенсації затягування |
Стандарти
| Стандартний текст: | IEC 60947-2 |
| Європейська директива WEEE: | пов'язаний |
Безпека
| Захисне виконання ІР: | IP20 |
Умови використовання
| Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: | 3 |
| Клас обмеження енергії I²t: | 3 |
| Висота: | 2000 m |
Температура
| Температура калібрування: | 40 °C |
- Висота: 2000 m
- Захисне виконання ІР: IP20
- Номінальний струм: 20 A
- Частота: 50/60 Hz
- Тип з’єднання: Клема з системою компенсації затягування
- Кількість захищених полюсів: 3
- Кількість полюсів: 3 P
- Тип полюса: 3 P
- Крива: C
- Номінальна вимикаюча здатність току короткого замикання: 50 kA
- Номінальна робоча напруга змінного струму: 415 V
- Номінальна напруга ізоляції: 500 V
- Стійкість по відношенню до номінальної імпульсної напруги: 6000 V
- min/max діапазон спрацювання термічного розчеплювача при АC: 1,05 / 1,3 In
- Поріг електромагнітного розчеплювача змінного струму мін./макс.: 5 / 10 In
- Відключаюча здатність для 230В (EN 60947-2): 50 kA
- Відключаюча здатність для 240В (EN 60947-2): 50 kA
- Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 1
- Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 0,95
- Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 0,9
- Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 0,85
- Електрична тривкість кількості циклів: 4000
- Кількість механічних процесів: 20000
- Глибина встановленого виробу: 70 mm
- Висота встановленого виробу: 90 mm
- Ширина встановленого виробу: 80 mm
- Момент затяжки: 3,5 до 5 Нм
- Нижнє гвинтове з`єднання з гнучким провідником: 1 / 50 mm²
- Секція виходу гвинта при нерухомому дроті: 1 / 70 mm²
- Поперечний розріз з’єднання з гнучким дротом: 50 мм²
- Поперечний розріз з’єднання з негнучким дротом: 70 мм²
- Поперений розріз під ’єднання при нерухомому проводі,: 1 / 70 mm²
- Верхнє гвинтове з`єднання з гнучким провідником: 1 / 50 mm²
- Стандартний текст: IEC 60947-2
- Європейська директива WEEE: пов`язаний
- Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 3
- Клас обмеження енергії I²t: 3
- Температура калібрування: 40 °C
- Нижнє підключення для модульних пристроїв: так
- Загальна розсіювана потужність під номінальним струмом: 5,8 W
- Розсіювана потужність з розрахунку на кожний полюс: 1,97 W
- Тип напруги живлиння: AC
- З`єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем: 1 / 70 mm²
- З`єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: 1 / 50 mm²
- Вимикаюча здатність відповідно до IEC 947.2 50 Гц: 50 %
- Максимальна відключаюча здатність Icu для 400В (EN 60947-2): 50 kA
- Тип нижньої клеми для модульних пристроїв: добровільне дотримання
- Паралельно перемикання нейтралі: ні
- Номінальний струм при 65°C згідно IEC 60947: 15 A
- Номінальний струм при 70°C згідно IEC 60947: 13,78 A
- Відключаюча здатність для 415В (EN 60947-2): 50 kA
- Відключаюча здатність на 1 полюсі 400 В NF 60947-2: 4,5 kA
- Номінальний струм при -20°C згідно IEC 60947: 28,64 A
- Розривна потужність 1 полюс з 415 В NF 60947-2: 4,5 kA
