Акційна знижка до 25%

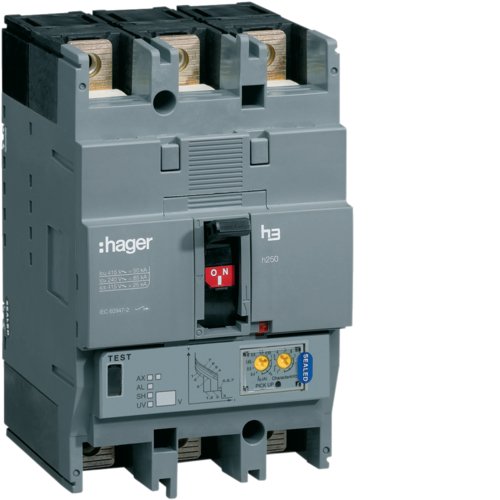

Автоматичний вимикач h250, In=40А, 3п, 50kA, LSI
- Доставка
- Самовивіз
- По Києву: 1-2 дні
- По Україні: за тарифами перевізника
- Готівкою при отриманні
- ONLINE банківською карткою
- На картку Приват банк
- На картку Monobank
- Безготівковий розрахунок для фіз.особ
- Безготівковий розрахунок для юр.особ
- Оригінальна продукція
- Офіційна гарантія
- Повернення протягом 14 днів
-
HNC040H
- Доставка
Технічні характеристики |
Архітектура
| Тип управління: | імпульсне реле |
| Кількість полюсів: | 3 P |
| Тип полюса: | 3P3D |
Функції
| Комплект пристрою з блоком захисту: | так |
| Розчеплювач: | LSI |
| Інтегрований захист від замикання на землю: | ні |
Основні електричні характеристики
| Номінальна робоча напруга змінного струму: | 220 / 690 V |
| Частота: | 50/60 Hz |
Напруга
| Номінальна напруга ізоляції: | 800 V |
| Стійкість по відношенню до номінальної імпульсної напруги: | 8 kV |
| З відключенням під напругою: | ні |
Електричний струм
| Номінальний струм: | 40 A |
| Відключаюча здатність при 690 В згідно NF 60947-2: | 7,5 kA |
| Діапазон регулювання теплового захисту: | 0,4 / 0,5 / 0,63 / 0,8 / 0,9 / 0,95 / 1 |
| Відключаюча здатність на 1 полюсі 230 В NF 60947-2: | 60 kA |
| Відключаюча здатність на 1 полюсі 400 В NF 60947-2: | 9 kA |
| Вимикаюча здатність відповідно до IEC 947.2 50 Гц: | 50 % |
| Відключаюча здатність для 230В (EN 60947-2): | 85 kA |
| Відключаюча здатність для 240В (EN 60947-2): | 85 kA |
| Максимальна відключаюча здатність Icu для 400В (EN 60947-2): | 50 kA |
| Відключаюча здатність для 415В (EN 60947-2): | 50 kA |
| Відключаюча здатність для 440В (EN 60947-2): | 50 kA |
Коефіцієнт корекції струму
| Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: | 1 |
| Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: | 1 |
| Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: | 1 |
| Корегуючий коефіціент при розташуванні поруч 6 пристроїв: | 1 |
Потужність
| Загальна розсіювана потужність під номінальним струмом: | 1,9 W |
| Розсіювана потужність з розрахунку на кожний полюс: | 0,6 W |
Відключення
| Тип тригера: | LSI |
| Час спрацювання термічних реле: | 5 / 8 / 11 / 21 ms |
| Час реакціі при відкритті: | 10 ms |
Електричні характеристики
| Установка недовготривалого часу затримки: | 100 до 200 ms |
Витривалість
| Електрична тривкість кількості циклів: | 1000 |
| Кількість механічних процесів: | 4000 |
Монтаж
| Момент затяжки: | 12 Нм |
| Монтаж на DIN рейку за допомогою додаткового адаптера: | ні |
Підключення
| Поперечний розріз з’єднання з гнучким дротом: | 35 - 150 мм² |
| Поперечний розріз з’єднання з негнучким дротом: | 35 - 185 мм² |
| Тип з’єднання: | роз'ем |
Налаштування
| Струм магнинтного розчеплювача: | 224 / 280 / 350 / 448 / 504 / 520 / 520 A |
| Діапазон регулювання елеутромагнитного захисту: | 2,5 / 5 / 10 |
Обладнання
| Моторпривід опціонально: | так |
Стандарти
| Стандартний текст: | IEC 60947-2 |
| Європейська директива WEEE: | пов'язаний |
Безпека
| Захисне виконання ІР: | IP4X |
Умови використовання
| Робоча температура: | -25…70 °C |
| Висота: | 2000 m |
| Температура зберігання / транспортування: | -35…70 °C |
- Висота: 2000 m
- Захисне виконання ІР: IP4X
- Номінальний струм: 40 A
- Робоча температура: -25…70 °C
- Частота: 50/60 Hz
- Тип з’єднання: роз`ем
- Тип управління: імпульсне реле
- Температура зберігання / транспортування: -35…70 °C
- Кількість полюсів: 3 P
- Тип полюса: 3P3D
- Номінальна робоча напруга змінного струму: 220 / 690 V
- Номінальна напруга ізоляції: 800 V
- Стійкість по відношенню до номінальної імпульсної напруги: 8 kV
- Відключаюча здатність для 230В (EN 60947-2): 85 kA
- Відключаюча здатність для 240В (EN 60947-2): 85 kA
- Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 1
- Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 1
- Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 1
- Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 1
- Електрична тривкість кількості циклів: 1000
- Кількість механічних процесів: 4000
- Момент затяжки: 12 Нм
- Поперечний розріз з’єднання з гнучким дротом: 35 - 150 мм²
- Поперечний розріз з’єднання з негнучким дротом: 35 - 185 мм²
- Стандартний текст: IEC 60947-2
- Європейська директива WEEE: пов`язаний
- Загальна розсіювана потужність під номінальним струмом: 1,9 W
- Розсіювана потужність з розрахунку на кожний полюс: 0,6 W
- Вимикаюча здатність відповідно до IEC 947.2 50 Гц: 50 %
- Максимальна відключаюча здатність Icu для 400В (EN 60947-2): 50 kA
- Час реакціі при відкритті: 10 ms
- Моторпривід опціонально: так
- Розчеплювач: LSI
- Монтаж на DIN рейку за допомогою додаткового адаптера: ні
- Комплект пристрою з блоком захисту: так
- Інтегрований захист від замикання на землю: ні
- З відключенням під напругою: ні
- Діапазон регулювання теплового захисту: 0,4 / 0,5 / 0,63 / 0,8 / 0,9 / 0,95 / 1
- Відключаюча здатність для 415В (EN 60947-2): 50 kA
- Струм магнинтного розчеплювача: 224 / 280 / 350 / 448 / 504 / 520 / 520 A
- Відключаюча здатність при 690 В згідно NF 60947-2: 7,5 kA
- Відключаюча здатність на 1 полюсі 230 В NF 60947-2: 60 kA
- Відключаюча здатність на 1 полюсі 400 В NF 60947-2: 9 kA
- Відключаюча здатність для 440В (EN 60947-2): 50 kA
- Тип тригера: LSI
- Час спрацювання термічних реле: 5 / 8 / 11 / 21 ms
- Установка недовготривалого часу затримки: 100 до 200 ms
- Діапазон регулювання елеутромагнитного захисту: 2,5 / 5 / 10
