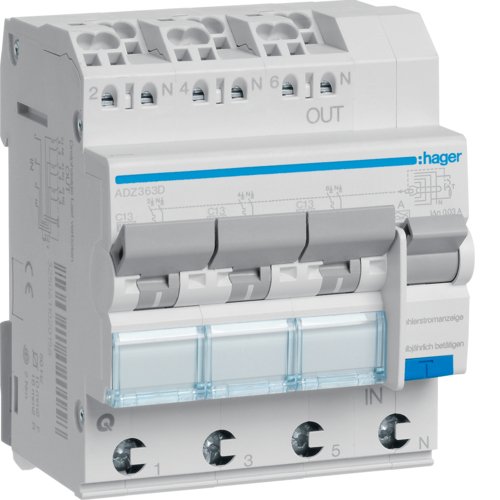

ДАВ 3x(1P+N) 6kA C-13A 30mA тип-А QuickConnect
- Доставка
- Самовивіз
- По Києву: 1-2 дні
- По Україні: за тарифами перевізника
- Готівкою при отриманні
- ONLINE банківською карткою
- На картку Приват банк
- На картку Monobank
- Безготівковий розрахунок для фіз.особ
- Безготівковий розрахунок для юр.особ
- Оригінальна продукція
- Офіційна гарантія
- Повернення протягом 14 днів
-
ADZ363D
- Доставка
Технічні характеристики |
Архітектура
| Кількість захищених полюсів: | 3 |
| Кількість полюсів: | 4 P |
| Тип полюса: | 3x 1P+N |
| Тип монтажу: | DIN-рейка |
| Крива: | C |
Основні електричні характеристики
| Номінальна вимикаюча здатність току короткого замикання: | 6 kA |
| Номінальна робоча напруга змінного струму: | 230 V |
| Тип напруги живлиння: | AC |
| Частота: | 50 Hz |
Напруга
| Діелектрична проникність: | 2 kV |
| Номінальна напруга ізоляції: | 500 V |
| Стійкість по відношенню до номінальної імпульсної напруги: | 4000 V |
Електричний струм
| Номінальний диференційний струм: | 30 mA |
| Номінальний струм: | 13 A |
| Сила імпульсу струму (хвиля 8/20 мкс): | 3 kA |
| Номінальна відключаюча здатність згідно з EN 60898: | 6 kA |
| Потужність відключення та замикання: | 3 kA |
| min/max діапазон спрацювання термічного розчеплювача при АC: | 1,13 / 1,45 In |
| Поріг електромагнітного розчеплювача змінного струму мін./макс.: | 5 / 10 In |
| Значення струму короткого замикання 230 В 50 Гц: | 6 kA |
Електричний струм / температура
| Номінальний струм при -15°C: | 16,2 A |
| Номінальний струм 20 ° C: | 13,8 A |
| Номінальний струм 30 ° C: | 13 A |
| Номінальний струм при 35°C: | 12,8 A |
| Номінальний струм 40 ° C: | 12,7 A |
| Номінальний струм 45 ° C: | 12,5 A |
| Номінальний струм 50 ° C: | 12,4 A |
| Номінальний струм 55 ° C: | 12,2 A |
| Номінальний струм 60 ° C: | 12,1 A |
| Номінальний струм 65 ° C: | 11,9 A |
| Номінальний струм 70 ° C: | 11,7 A |
Коефіцієнт корекції струму
| Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: | 0,8 |
| Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: | 0,8 |
| Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: | 0,7 |
| Корегуючий коефіціент при розташуванні поруч 6 пристроїв: | 0,6 |
Потужність
| Загальна розсіювана потужність під номінальним струмом: | 9,6 W |
| Розсіювана потужність з розрахунку на кожний полюс: | 2,8 W |
Витривалість
| Електрична тривкість кількості циклів: | 2000 |
| Кількість механічних процесів: | 2000 |
Розміри
| Глибина встановленого виробу: | 70 mm |
| Висота встановленого виробу: | 86 mm |
| Ширина встановленого виробу: | 71 mm |
Монтаж
| Момент затяжки: | 2 Нм |
| Тип верхньої клеми для модульних пристроїв: | Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic |
| Тип нижньої клеми для модульних пристроїв: | BI connect - QuickBusbar з'єднання |
| Нижнє підключення для модульних пристроїв: | так |
| Підходить для вбудованого монтажу: | так |
Підключення
| Нижнє гвинтове з'єднання з гнучким провідником: | 1 / 10 mm² |
| Секція виходу гвинта при нерухомому дроті: | 1 / 16 mm² |
| Поперений розріз під ’єднання при нерухомому проводі,: | 1 / 4 mm² |
| Верхнє гвинтове з'єднання з гнучким провідником: | 1 / 4 mm² |
| Вихідна клема: | відкритий |
Кабель
| Перетин дроту, для тестування нагріву (мм²) відповідно до стандарту виробу: | 1,5 mm² |
Обладнання
| Можливість приєднання додаткового обладнання: | ні |
Стандарти
| Стандартний текст: | EN 61009-1 |
| Європейська директива WEEE: | пов'язаний |
Безпека
| Захисне виконання ІР: | IP20 |
| Тип диференційного захисту: | A |
Умови використовання
| Робоча температура: | -25…70 °C |
| Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: | 2 |
| Клас обмеження енергії I²t: | 3 |
| Висота: | 2000 m |
| Температура зберігання / транспортування: | -25…80 °C |
Температура
| Температура калібрування: | 30 °C |
| Температура навколишнього повітря під час тестування нагріву: | 22,7 °C |
| Макс.допустима t для частин(призначених для торкання): | 72,2 °C |
| Макс.допустима t для частин(при ручному керуванні): | 54,7 °C |
| Макс.допустима t для частин(без можливості торкнутися): | 78,1 °C |
| Макс. допустима температура на клемах: | 75,3 °C |
| Межа зростання t для частин (перемінного доступу): | 25 K |
| Межа зростання t для частин (без можливість торкнутися): | 60 K |
| Межа зростання t для частин (є можливість торкнутися): | 40 K |
| Межа зростання t для клем відповідно до стандарту продукту: | 65 K |
| Вимірювання зростання t для частин (без можливість торкнутися): | 14,7 K |
| Вимірювання зростання t для частин (є можливість торкнутися): | 38,1 K |
| Вимірювання зростання t для частин (перемінного доступу): | 32,2 K |
| Вимірювання зростання t на клемах при In: | 35,3 K |
