Акційна знижка до 25%
ДАВ 4P 6kA C-10A 30mA A
- Доставка
- Самовивіз
- По Києву: 1-2 дні
- По Україні: за тарифами перевізника
- Готівкою при отриманні
- ONLINE банківською карткою
- На картку Приват банк
- На картку Monobank
- Безготівковий розрахунок для фіз.особ
- Безготівковий розрахунок для юр.особ
- Оригінальна продукція
- Офіційна гарантія
- Повернення протягом 14 днів
-

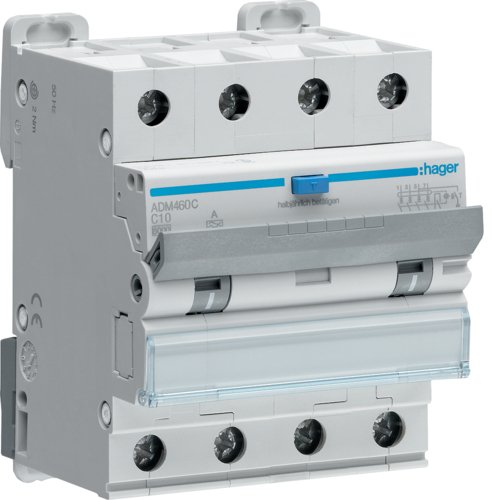

ADM460C
- Доставка
Технічні характеристики |
Архітектура
| Кількість захищених полюсів: | 4 |
| Тип полюса: | 4 P |
| Тип монтажу: | DIN-рейка |
| Крива: | C |
Основні електричні характеристики
| Номінальна вимикаюча здатність току короткого замикання: | 6 kA |
| Номінальна робоча напруга змінного струму: | 230 / 400 V |
| Тип напруги живлиння: | AC |
| Частота: | 50 Hz |
Напруга
| Діелектрична проникність: | 2 kV |
| Номінальна напруга ізоляції: | 500 V |
| Стійкість по відношенню до номінальної імпульсної напруги: | 4 kV |
Електричний струм
| Номінальний диференційний струм: | 30 mA |
| Номінальний струм: | 10 A |
| Сила імпульсу струму (хвиля 8/20 мкс): | 3000 A |
| Номінальна відключаюча здатність згідно з EN 60898: | 6 kA |
| Потужність відключення та замикання: | 6 kA |
| min/max діапазон спрацювання термічного розчеплювача при АC: | 1,13 / 1,45 In |
| Поріг електромагнітного розчеплювача змінного струму мін./макс.: | 5 / 10 In |
| Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2: | 6 kA |
| Значення струму короткого замикання 400 В 50 Гц: | 6 kA |
| Вимикаюча здатність відповідно до IEC 947.2 50 Гц: | 100 % |
| Максимальна відключаюча здатність Icu для 400В (EN 60947-2): | 6 kA |
Електричний струм / температура
| Номінальний струм при -15°C: | 11,9 A |
| Номінальний струм 20 ° C: | 10,5 A |
| Номінальний струм 30 ° C: | 10 A |
| Номінальний струм при 35°C: | 9,8 A |
| Номінальний струм 40 ° C: | 9,5 A |
| Номінальний струм 45 ° C: | 9,2 A |
| Номінальний струм 50 ° C: | 9 A |
| Номінальний струм 55 ° C: | 8,7 A |
| Номінальний струм 60 ° C: | 8,4 A |
Коефіцієнт корекції струму
| Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: | 0,8 |
| Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: | 0,8 |
| Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: | 0,7 |
| Корегуючий коефіціент при розташуванні поруч 6 пристроїв: | 0,6 |
Потужність
| Загальна розсіювана потужність під номінальним струмом: | 9,7 W |
| Розсіювана потужність з розрахунку на кожний полюс: | 2,4 W |
Витривалість
| Електрична тривкість кількості циклів: | 2000 |
| Кількість механічних процесів: | 4000 |
Розміри
| Глибина встановленого виробу: | 70 mm |
| Висота встановленого виробу: | 84 mm |
| Ширина встановленого виробу: | 71 mm |
Монтаж
| Момент затяжки: | 2 Нм |
| Нижнє підключення для модульних пристроїв: | так |
| Підходить для вбудованого монтажу: | так |
Підключення
| Нижнє гвинтове з'єднання з гнучким провідником: | 1 / 16 mm² |
| Секція виходу гвинта при нерухомому дроті: | 1 / 25 mm² |
| Поперений розріз під ’єднання при нерухомому проводі,: | 1 / 25 mm² |
| Верхнє гвинтове з'єднання з гнучким провідником: | 1 / 16 mm² |
| Вихідна клема: | відкритий |
| З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем: | 1 / 25 mm² |
| З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: | 1 / 16 mm² |
Кабель
| Перетин дроту, для тестування нагріву (мм²) відповідно до стандарту виробу: | 1,5 mm² |
Обладнання
| Можливість приєднання додаткового обладнання: | так |
Стандарти
| Стандартний текст: | EN 61009-1 |
| Європейська директива WEEE: | пов'язаний |
Безпека
| Захисне виконання ІР: | IP2X |
| Тип диференційного захисту: | A |
Умови використовання
| Робоча температура: | -25…40 °C |
| Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: | 2 |
| Клас обмеження енергії I²t: | 3 |
| Висота: | 2000 m |
| Температура зберігання / транспортування: | -55…70 °C |
Температура
| Температура калібрування: | 30 °C |
| Температура навколишнього повітря під час тестування нагріву: | 22,7 °C |
| Макс.допустима t для частин(призначених для торкання): | 71,1 °C |
| Макс.допустима t для частин(при ручному керуванні): | 51,2 °C |
| Макс.допустима t для частин(без можливості торкнутися): | 93,5 °C |
| Макс. допустима температура на клемах: | 76,5 °C |
| Межа зростання t для частин (перемінного доступу): | 25 K |
| Межа зростання t для частин (без можливість торкнутися): | 60 K |
| Межа зростання t для частин (є можливість торкнутися): | 40 K |
| Межа зростання t для клем відповідно до стандарту продукту: | 65 K |
| Вимірювання зростання t для частин (без можливість торкнутися): | 11,2 K |
| Вимірювання зростання t для частин (є можливість торкнутися): | 53,5 K |
| Вимірювання зростання t для частин (перемінного доступу): | 31,1 K |
| Вимірювання зростання t на клемах при In: | 36,5 K |
- Номинальний струм, А: 10
- Висота: 2000 m
- Захисне виконання ІР: IP2X
- Номінальний струм: 10 A
- Робоча температура: -25…40 °C
- Тип монтажу: DIN-рейка
- Частота: 50 Hz
- Температура зберігання / транспортування: -55…70 °C
- Кількість захищених полюсів: 4
- Тип полюса: 4 P
- Крива: C
- Номінальна вимикаюча здатність току короткого замикання: 6 kA
- Номінальна робоча напруга змінного струму: 230 / 400 V
- Номінальна напруга ізоляції: 500 V
- Стійкість по відношенню до номінальної імпульсної напруги: 4 kV
- Номінальний диференційний струм: 30 mA
- Сила імпульсу струму (хвиля 8/20 мкс): 3000 A
- Потужність відключення та замикання: 6 kA
- min/max діапазон спрацювання термічного розчеплювача при АC: 1,13 / 1,45 In
- Поріг електромагнітного розчеплювача змінного струму мін./макс.: 5 / 10 In
- Номінальний струм при -15°C: 11,9 A
- Номінальний струм 20 ° C: 10,5 A
- Номінальний струм 30 ° C: 10 A
- Номінальний струм при 35°C: 9,8 A
- Номінальний струм 40 ° C: 9,5 A
- Номінальний струм 45 ° C: 9,2 A
- Номінальний струм 50 ° C: 9 A
- Номінальний струм 55 ° C: 8,7 A
- Номінальний струм 60 ° C: 8,4 A
- Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 0,8
- Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 0,8
- Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 0,7
- Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 0,6
- Електрична тривкість кількості циклів: 2000
- Кількість механічних процесів: 4000
- Глибина встановленого виробу: 70 mm
- Висота встановленого виробу: 84 mm
- Ширина встановленого виробу: 71 mm
- Момент затяжки: 2 Нм
- Нижнє гвинтове з`єднання з гнучким провідником: 1 / 16 mm²
- Секція виходу гвинта при нерухомому дроті: 1 / 25 mm²
- Поперений розріз під ’єднання при нерухомому проводі,: 1 / 25 mm²
- Верхнє гвинтове з`єднання з гнучким провідником: 1 / 16 mm²
- Стандартний текст: EN 61009-1
- Європейська директива WEEE: пов`язаний
- Тип диференційного захисту: A
- Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
- Клас обмеження енергії I²t: 3
- Температура калібрування: 30 °C
- Нижнє підключення для модульних пристроїв: так
- Загальна розсіювана потужність під номінальним струмом: 9,7 W
- Розсіювана потужність з розрахунку на кожний полюс: 2,4 W
- Тип напруги живлиння: AC
- Діелектрична проникність: 2 kV
- Номінальна відключаюча здатність згідно з EN 60898: 6 kA
- Значення струму короткого замикання 400 В 50 Гц: 6 kA
- Підходить для вбудованого монтажу: так
- Вихідна клема: відкритий
- З`єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем: 1 / 25 mm²
- З`єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: 1 / 16 mm²
- Перетин дроту, для тестування нагріву (мм²) відповідно до стандарту виробу: 1,5 mm²
- Можливість приєднання додаткового обладнання: так
- Температура навколишнього повітря під час тестування нагріву: 22,7 °C
- Макс.допустима t для частин(призначених для торкання): 71,1 °C
- Макс.допустима t для частин(при ручному керуванні): 51,2 °C
- Макс.допустима t для частин(без можливості торкнутися): 93,5 °C
- Макс. допустима температура на клемах: 76,5 °C
- Межа зростання t для частин (перемінного доступу): 25 K
- Межа зростання t для частин (без можливість торкнутися): 60 K
- Межа зростання t для частин (є можливість торкнутися): 40 K
- Межа зростання t для клем відповідно до стандарту продукту: 65 K
- Вимірювання зростання t для частин (без можливість торкнутися): 11,2 K
- Вимірювання зростання t для частин (є можливість торкнутися): 53,5 K
- Вимірювання зростання t для частин (перемінного доступу): 31,1 K
- Вимірювання зростання t на клемах при In: 36,5 K
- Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2: 6 kA
- Вимикаюча здатність відповідно до IEC 947.2 50 Гц: 100 %
- Максимальна відключаюча здатність Icu для 400В (EN 60947-2): 6 kA
