ДАВ 4P 6kA C-16A 30mA A ADM466C Hager купити ціна

Акційна знижка до 25%

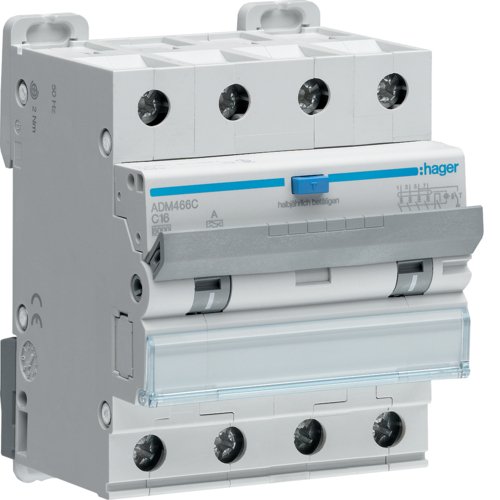

ДАВ 4P 6kA C-16A 30mA A
- Доставка
  - Самовивіз
  - По Києву: 1-2 дні
  - По Україні: за тарифами перевізника
  Оплата
  - Готівкою при отриманні
  - ONLINE банківською карткою
  - На картку Приват банк
  - На картку Monobank
  - Безготівковий розрахунок для фіз.особ
  - Безготівковий розрахунок для юр.особ
  Захист покупки
  - Оригінальна продукція
  - Офіційна гарантія
  - Повернення протягом 14 днів
- Hager

  ADM466C
  6 550.80грн

  В наявності (Строк поставки 1-2 дні)

Опис
Характеристики

Технічні характеристики

Архітектура

Кількість захищених полюсів:	4
Тип полюса:	4 P
Тип монтажу:	DIN-рейка
Крива:	C

Основні електричні характеристики

Номінальна вимикаюча здатність току короткого замикання:	6 kA
Номінальна робоча напруга змінного струму:	230 / 400 V
Тип напруги живлиння:	AC
Частота:	50 Hz

Напруга

Діелектрична проникність:	2 kV
Номінальна напруга ізоляції:	500 V
Стійкість по відношенню до номінальної імпульсної напруги:	4 kV

Електричний струм

Номінальний диференційний струм:	30 mA
Номінальний струм:	16 A
Сила імпульсу струму (хвиля 8/20 мкс):	3000 A
Номінальна відключаюча здатність згідно з EN 60898:	6 kA
Потужність відключення та замикання:	6 kA
min/max діапазон спрацювання термічного розчеплювача при АC:	1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.:	5 / 10 In
Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2:	6 kA
Значення струму короткого замикання 400 В 50 Гц:	6 kA
Вимикаюча здатність відповідно до IEC 947.2 50 Гц:	100 %
Максимальна відключаюча здатність Icu для 400В (EN 60947-2):	6 kA

Електричний струм / температура

Номінальний струм при -15°C:	18,9 A
Номінальний струм 20 ° C:	16,7 A
Номінальний струм 30 ° C:	16 A
Номінальний струм при 35°C:	15,6 A
Номінальний струм 40 ° C:	15,2 A
Номінальний струм 45 ° C:	14,9 A
Номінальний струм 50 ° C:	14,4 A
Номінальний струм 55 ° C:	14 A
Номінальний струм 60 ° C:	13,6 A

Коефіцієнт корекції струму

Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч:	0,8
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч:	0,8
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв:	0,7
Корегуючий коефіціент при розташуванні поруч 6 пристроїв:	0,6

Потужність

Загальна розсіювана потужність під номінальним струмом:	10,9 W
Розсіювана потужність з розрахунку на кожний полюс:	2,8 W

Витривалість

Електрична тривкість кількості циклів:	2000
Кількість механічних процесів:	4000

Розміри

Глибина встановленого виробу:	70 mm
Висота встановленого виробу:	84 mm
Ширина встановленого виробу:	71 mm

Монтаж

Момент затяжки:	2 Нм
Нижнє підключення для модульних пристроїв:	так
Підходить для вбудованого монтажу:	так

Підключення

Нижнє гвинтове з'єднання з гнучким провідником:	1 / 16 mm²
Секція виходу гвинта при нерухомому дроті:	1 / 25 mm²
Поперений розріз під ’єднання при нерухомому проводі,:	1 / 25 mm²
Верхнє гвинтове з'єднання з гнучким провідником:	1 / 16 mm²
Вихідна клема:	відкритий
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем:	1 / 25 mm²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем:	1 / 16 mm²

Кабель

Перетин дроту, для тестування нагріву (мм²) відповідно до стандарту виробу:

2,5 mm²

Обладнання

Можливість приєднання додаткового обладнання:

так

Стандарти

Стандартний текст:	EN 61009-1
Європейська директива WEEE:	пов'язаний

Безпека

Захисне виконання ІР:	IP2X
Тип диференційного захисту:	A

Умови використовання

Робоча температура:	-25…40 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2:	2
Клас обмеження енергії I²t:	3
Висота:	2000 m
Температура зберігання / транспортування:	-55…70 °C

Температура

Температура калібрування:	30 °C
Температура навколишнього повітря під час тестування нагріву:	24,6 °C
Макс.допустима t для частин(призначених для торкання):	74,8 °C
Макс.допустима t для частин(при ручному керуванні):	52 °C
Макс.допустима t для частин(без можливості торкнутися):	95,1 °C
Макс. допустима температура на клемах:	72,1 °C
Межа зростання t для частин (перемінного доступу):	25 K
Межа зростання t для частин (без можливість торкнутися):	60 K
Межа зростання t для частин (є можливість торкнутися):	40 K
Межа зростання t для клем відповідно до стандарту продукту:	65 K
Вимірювання зростання t для частин (без можливість торкнутися):	12 K
Вимірювання зростання t для частин (є можливість торкнутися):	55,1 K
Вимірювання зростання t для частин (перемінного доступу):	34,8 K
Вимірювання зростання t на клемах при In:	32,1 K

Номинальний струм, А: 16
Висота: 2000 m
Захисне виконання ІР: IP2X
Номінальний струм: 16 A
Робоча температура: -25…40 °C
Тип монтажу: DIN-рейка
Частота: 50 Hz
Температура зберігання / транспортування: -55…70 °C
Кількість захищених полюсів: 4
Тип полюса: 4 P
Крива: C
Номінальна вимикаюча здатність току короткого замикання: 6 kA
Номінальна робоча напруга змінного струму: 230 / 400 V
Номінальна напруга ізоляції: 500 V
Стійкість по відношенню до номінальної імпульсної напруги: 4 kV
Номінальний диференційний струм: 30 mA
Сила імпульсу струму (хвиля 8/20 мкс): 3000 A
Потужність відключення та замикання: 6 kA
min/max діапазон спрацювання термічного розчеплювача при АC: 1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.: 5 / 10 In
Номінальний струм при -15°C: 18,9 A
Номінальний струм 20 ° C: 16,7 A
Номінальний струм 30 ° C: 16 A
Номінальний струм при 35°C: 15,6 A
Номінальний струм 40 ° C: 15,2 A
Номінальний струм 45 ° C: 14,9 A
Номінальний струм 50 ° C: 14,4 A
Номінальний струм 55 ° C: 14 A
Номінальний струм 60 ° C: 13,6 A
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 0,8
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 0,8
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 0,7
Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 0,6
Електрична тривкість кількості циклів: 2000
Кількість механічних процесів: 4000
Глибина встановленого виробу: 70 mm
Висота встановленого виробу: 84 mm
Ширина встановленого виробу: 71 mm
Момент затяжки: 2 Нм
Нижнє гвинтове з`єднання з гнучким провідником: 1 / 16 mm²
Секція виходу гвинта при нерухомому дроті: 1 / 25 mm²
Поперений розріз під ’єднання при нерухомому проводі,: 1 / 25 mm²
Верхнє гвинтове з`єднання з гнучким провідником: 1 / 16 mm²
Стандартний текст: EN 61009-1
Європейська директива WEEE: пов`язаний
Тип диференційного захисту: A
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
Клас обмеження енергії I²t: 3
Температура калібрування: 30 °C
Нижнє підключення для модульних пристроїв: так
Загальна розсіювана потужність під номінальним струмом: 10,9 W
Розсіювана потужність з розрахунку на кожний полюс: 2,8 W
Тип напруги живлиння: AC
Діелектрична проникність: 2 kV
Номінальна відключаюча здатність згідно з EN 60898: 6 kA
Значення струму короткого замикання 400 В 50 Гц: 6 kA
Підходить для вбудованого монтажу: так
Вихідна клема: відкритий
З`єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем: 1 / 25 mm²
З`єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: 1 / 16 mm²
Перетин дроту, для тестування нагріву (мм²) відповідно до стандарту виробу: 2,5 mm²
Можливість приєднання додаткового обладнання: так
Температура навколишнього повітря під час тестування нагріву: 24,6 °C
Макс.допустима t для частин(призначених для торкання): 74,8 °C
Макс.допустима t для частин(при ручному керуванні): 52 °C
Макс.допустима t для частин(без можливості торкнутися): 95,1 °C
Макс. допустима температура на клемах: 72,1 °C
Межа зростання t для частин (перемінного доступу): 25 K
Межа зростання t для частин (без можливість торкнутися): 60 K
Межа зростання t для частин (є можливість торкнутися): 40 K
Межа зростання t для клем відповідно до стандарту продукту: 65 K
Вимірювання зростання t для частин (без можливість торкнутися): 12 K
Вимірювання зростання t для частин (є можливість торкнутися): 55,1 K
Вимірювання зростання t для частин (перемінного доступу): 34,8 K
Вимірювання зростання t на клемах при In: 32,1 K
Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2: 6 kA
Вимикаюча здатність відповідно до IEC 947.2 50 Гц: 100 %
Максимальна відключаюча здатність Icu для 400В (EN 60947-2): 6 kA
