• Акційна знижка до 25%
    ДАВ 4P 6kA C-40A 300mA A

  • ДАВ 4P 6kA C-40A 300mA A

    • Доставка
      • Самовивіз
      • По Києву: 1-2 дні
      • По Україні: за тарифами перевізника
      Оплата
      • Готівкою при отриманні
      • ONLINE банківською карткою
      • На картку Приват банк
      • На картку Monobank
      • Безготівковий розрахунок для фіз.особ
      • Безготівковий розрахунок для юр.особ
      Захист покупки
      • Оригінальна продукція
      • Офіційна гарантія
      • Повернення протягом 14 днів

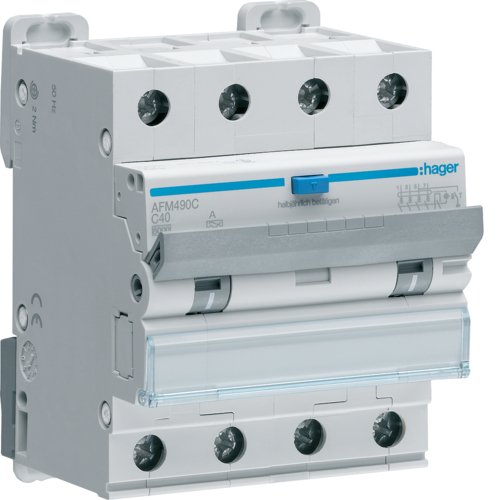

    • Hager
      AFM490C
      6 995.20грн
      В наявності (Строк поставки 1-2 дні)
Технічні характеристики
Архітектура
Кількість захищених полюсів:4
Тип полюса:4 P
Тип монтажу:DIN-рейка
Крива:C
Основні електричні характеристики
Номінальна вимикаюча здатність току короткого замикання:6 kA
Номінальна робоча напруга змінного струму:230 / 400 V
Тип напруги живлиння:AC
Частота:50 Hz
Напруга
Діелектрична проникність:2 kV
Номінальна напруга ізоляції:500 V
Стійкість по відношенню до номінальної імпульсної напруги:4 kV
Електричний струм
Номінальний диференційний струм:300 mA
Номінальний струм:40 A
Сила імпульсу струму (хвиля 8/20 мкс):3 kA
Номінальна відключаюча здатність згідно з EN 60898:6 kA
Потужність відключення та замикання:6 kA
min/max діапазон спрацювання термічного розчеплювача при АC:1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.:5 / 10 In
Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2:6 kA
Значення струму короткого замикання 400 В 50 Гц:6 kA
Вимикаюча здатність відповідно до IEC 947.2 50 Гц:100 %
Максимальна відключаюча здатність Icu для 400В (EN 60947-2):6 kA
Електричний струм / температура
Номінальний струм при -15°C:48,2 A
Номінальний струм 20 ° C:42 A
Номінальний струм 30 ° C:40 A
Номінальний струм при 35°C:38,9 A
Номінальний струм 40 ° C:37,7 A
Номінальний струм 45 ° C:36,5 A
Номінальний струм 50 ° C:35,2 A
Номінальний струм 55 ° C:33,9 A
Номінальний струм 60 ° C:32,6 A
Коефіцієнт корекції струму
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч:0,8
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч:0,8
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв:0,7
Корегуючий коефіціент при розташуванні поруч 6 пристроїв:0,6
Потужність
Загальна розсіювана потужність під номінальним струмом:17,7 W
Розсіювана потужність з розрахунку на кожний полюс:4,6 W
Витривалість
Електрична тривкість кількості циклів:2000
Кількість механічних процесів:4000
Розміри
Глибина встановленого виробу:70 mm
Висота встановленого виробу:84 mm
Ширина встановленого виробу:71 mm
Монтаж
Момент затяжки:2 Нм
Нижнє підключення для модульних пристроїв:так
Підходить для вбудованого монтажу:так
Підключення
Нижнє гвинтове з'єднання з гнучким провідником:1 / 16 mm²
Секція виходу гвинта при нерухомому дроті:1 / 25 mm²
Поперений розріз під ’єднання при нерухомому проводі,:1 / 25 mm²
Верхнє гвинтове з'єднання з гнучким провідником:1 / 16 mm²
Вихідна клема:відкритий
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем:1 / 25 mm²
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем:1 / 16 mm²
Кабель
Перетин дроту, для тестування нагріву (мм²) відповідно до стандарту виробу:10 mm²
Обладнання
Можливість приєднання додаткового обладнання:так
Стандарти
Стандартний текст:EN 61009-1
Європейська директива WEEE:пов'язаний
Безпека
Захисне виконання ІР:IP20
Тип диференційного захисту:A
Умови використовання
Робоча температура:-25…40 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2:2
Клас обмеження енергії I²t:3
Висота:2000 m
Температура зберігання / транспортування:-55…70 °C
Температура
Температура калібрування:30 °C
Температура навколишнього повітря під час тестування нагріву:23,2 °C
Макс.допустима t для частин(призначених для торкання):80 °C
Макс.допустима t для частин(при ручному керуванні):55 °C
Макс.допустима t для частин(без можливості торкнутися):100 °C
Макс. допустима температура на клемах:81,3 °C
Межа зростання t для частин (перемінного доступу):25 K
Межа зростання t для частин (без можливість торкнутися):60 K
Межа зростання t для частин (є можливість торкнутися):40 K
Межа зростання t для клем відповідно до стандарту продукту:65 K
Вимірювання зростання t для частин (без можливість торкнутися):15 K
Вимірювання зростання t для частин (є можливість торкнутися):60 K
Вимірювання зростання t для частин (перемінного доступу):40 K
Вимірювання зростання t на клемах при In:41,3 K
  • Функції: Протипожежне
  • Номінальний струм витоку, mA: 300
  • Номинальний струм, А: 40
  • Висота: 2000 m
  • Захисне виконання ІР: IP20
  • Номінальний струм: 40 A
  • Робоча температура: -25…40 °C
  • Тип монтажу: DIN-рейка
  • Частота: 50 Hz
  • Температура зберігання / транспортування: -55…70 °C
  • Кількість захищених полюсів: 4
  • Тип полюса: 4 P
  • Крива: C
  • Номінальна вимикаюча здатність току короткого замикання: 6 kA
  • Номінальна робоча напруга змінного струму: 230 / 400 V
  • Номінальна напруга ізоляції: 500 V
  • Стійкість по відношенню до номінальної імпульсної напруги: 4 kV
  • Номінальний диференційний струм: 300 mA
  • Сила імпульсу струму (хвиля 8/20 мкс): 3 kA
  • Потужність відключення та замикання: 6 kA
  • min/max діапазон спрацювання термічного розчеплювача при АC: 1,13 / 1,45 In
  • Поріг електромагнітного розчеплювача змінного струму мін./макс.: 5 / 10 In
  • Номінальний струм при -15°C: 48,2 A
  • Номінальний струм 20 ° C: 42 A
  • Номінальний струм 30 ° C: 40 A
  • Номінальний струм при 35°C: 38,9 A
  • Номінальний струм 40 ° C: 37,7 A
  • Номінальний струм 45 ° C: 36,5 A
  • Номінальний струм 50 ° C: 35,2 A
  • Номінальний струм 55 ° C: 33,9 A
  • Номінальний струм 60 ° C: 32,6 A
  • Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 0,8
  • Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 0,8
  • Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 0,7
  • Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 0,6
  • Електрична тривкість кількості циклів: 2000
  • Кількість механічних процесів: 4000
  • Глибина встановленого виробу: 70 mm
  • Висота встановленого виробу: 84 mm
  • Ширина встановленого виробу: 71 mm
  • Момент затяжки: 2 Нм
  • Нижнє гвинтове з`єднання з гнучким провідником: 1 / 16 mm²
  • Секція виходу гвинта при нерухомому дроті: 1 / 25 mm²
  • Поперений розріз під ’єднання при нерухомому проводі,: 1 / 25 mm²
  • Верхнє гвинтове з`єднання з гнучким провідником: 1 / 16 mm²
  • Стандартний текст: EN 61009-1
  • Європейська директива WEEE: пов`язаний
  • Тип диференційного захисту: A
  • Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
  • Клас обмеження енергії I²t: 3
  • Температура калібрування: 30 °C
  • Нижнє підключення для модульних пристроїв: так
  • Загальна розсіювана потужність під номінальним струмом: 17,7 W
  • Розсіювана потужність з розрахунку на кожний полюс: 4,6 W
  • Тип напруги живлиння: AC
  • Діелектрична проникність: 2 kV
  • Номінальна відключаюча здатність згідно з EN 60898: 6 kA
  • Значення струму короткого замикання 400 В 50 Гц: 6 kA
  • Підходить для вбудованого монтажу: так
  • Вихідна клема: відкритий
  • З`єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем: 1 / 25 mm²
  • З`єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: 1 / 16 mm²
  • Перетин дроту, для тестування нагріву (мм²) відповідно до стандарту виробу: 10 mm²
  • Можливість приєднання додаткового обладнання: так
  • Температура навколишнього повітря під час тестування нагріву: 23,2 °C
  • Макс.допустима t для частин(призначених для торкання): 80 °C
  • Макс.допустима t для частин(при ручному керуванні): 55 °C
  • Макс.допустима t для частин(без можливості торкнутися): 100 °C
  • Макс. допустима температура на клемах: 81,3 °C
  • Межа зростання t для частин (перемінного доступу): 25 K
  • Межа зростання t для частин (без можливість торкнутися): 60 K
  • Межа зростання t для частин (є можливість торкнутися): 40 K
  • Межа зростання t для клем відповідно до стандарту продукту: 65 K
  • Вимірювання зростання t для частин (без можливість торкнутися): 15 K
  • Вимірювання зростання t для частин (є можливість торкнутися): 60 K
  • Вимірювання зростання t для частин (перемінного доступу): 40 K
  • Вимірювання зростання t на клемах при In: 41,3 K
  • Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2: 6 kA
  • Вимикаюча здатність відповідно до IEC 947.2 50 Гц: 100 %
  • Максимальна відключаюча здатність Icu для 400В (EN 60947-2): 6 kA
