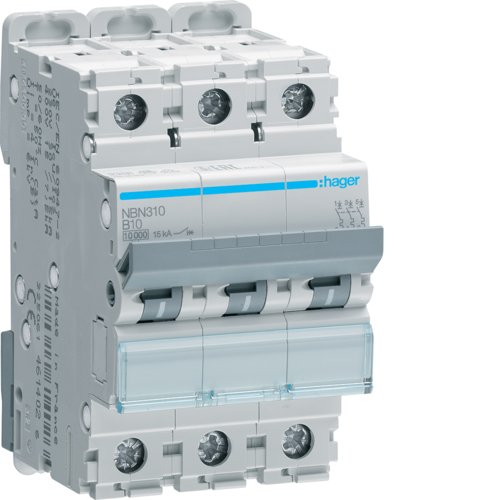

Автоматичний вимикач 3P 10kA B-10A 3M Hager NBN310
- Доставка
- Самовивіз
- По Києву: 1-2 дні
- По Україні: за тарифами перевізника
- Готівкою при отриманні
- ONLINE банківською карткою
- На картку Приват банк
- На картку Monobank
- Безготівковий розрахунок для фіз.особ
- Безготівковий розрахунок для юр.особ
- Оригінальна продукція
- Офіційна гарантія
- Повернення протягом 14 днів
-
NBN310
- Доставка
Технічні характеристики |
Архітектура
| Кількість захищених полюсів: | 3 |
| Кількість полюсів: | 3 P |
| Тип полюса: | 3 P |
| Тип монтажу: | DIN-рейка |
| Крива: | B |
Функції
| Паралельно перемикання нейтралі: | ні |
Основні електричні характеристики
| Номінальна вимикаюча здатність току короткого замикання: | 10 kA |
| Номінальна робоча напруга змінного струму: | 400 V |
| Тип напруги живлиння: | AC |
Напруга
| Номінальна напруга ізоляції: | 500 V |
| Стійкість по відношенню до номінальної імпульсної напруги: | 6000 V |
Електричний струм
| Номінальний струм: | 10 A |
| Номінальна відключаюча здатність згідно з EN 60898: | 7,5 kA |
| min/max діапазон спрацювання термічного розчеплювача при АC: | 1,13 / 1,45 In |
| Поріг електромагнітного розчеплювача змінного струму мін./макс.: | 3 / 5 In |
| min/max діапазон спрацювання електромагнітного розчеплювача при DC: | 4 / 7 In |
| min/max діапазон спрацювання термічного розчеплювача при DC: | 1,13 / 1,45 In |
| Номінальний струм при -20°C згідно IEC 60947: | 14,21 A |
| Номінальний струм при 65°C згідно IEC 60947: | 8,19 A |
| Номінальний струм при 70°C згідно IEC 60947: | 7,49 A |
| Потужність короткого замикання 220 В 50 Гц згідно IEC 947.2: | 15 kA |
| Потужність короткого замикання 230 В 50 Гц згідно IEC 947.2: | 15 kA |
| Потужність короткого замикання 240 В 50 Гц згідно IEC 947.2: | 15 kA |
| Потужність короткого замикання 380 В 50 Гц згідно IEC 947.2: | 7,5 kA |
| Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2: | 7,5 kA |
| Потужність короткого замикання 415 В 50 Гц згідно IEC 947.2: | 7,5 kA |
| Значення струму короткого замикання 230 В 50 Гц: | 10 kA |
| Значення струму короткого замикання 400 В 50 Гц: | 10 kA |
| Відключаюча здатність для 230В (EN 60947-2): | 30 kA |
| Відключаюча здатність для 240В (EN 60947-2): | 30 kA |
| Максимальна відключаюча здатність Icu для 400В (EN 60947-2): | 15 kA |
| Відключаюча здатність для 415В (EN 60947-2): | 15 kA |
Електричний струм / температура
| Номінальний струм при -15°C: | 12,28 A |
| Номінальний струм 30 ° C: | 10 A |
| Номінальний струм при 35°C: | 9,61 A |
| Номінальний струм 40 ° C: | 9,21 A |
| Номінальний струм 45 ° C: | 8,78 A |
| Номінальний струм 50 ° C: | 8,33 A |
| Номінальний струм 55 ° C: | 7,86 A |
| Номінальний струм 60 ° C: | 7,36 A |
| Номінальний струм 65 ° C: | 6,82 A |
| Номінальний струм 70 ° C: | 6,24 A |
Коефіцієнт корекції струму
| Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: | 1 |
| Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: | 0,95 |
| Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: | 0,9 |
| Корегуючий коефіціент при розташуванні поруч 6 пристроїв: | 0,85 |
| Корегуючий коефіціент магнітного розчеплювача при 100 Гц: | 1,1 |
| Корегуючий коефіціент магнітного розчеплювача при 200 Гц: | 1,2 |
| Корегуючий коефіціент магнітного розчеплювача при 400 Гц: | 1,5 |
| Корегуючий коефіціент магнітного розчеплювача при 60 Гц: | 1,1 |
Потужність
| Максимальна втрата потужності на полюс відповідно до стандарту виробу: | 3 W |
| Загальна розсіювана потужність під номінальним струмом: | 6,13 W |
| Розсіювана потужність з розрахунку на кожний полюс: | 2,06 W |
Витривалість
| Електрична тривкість кількості циклів: | 4000 |
| Кількість механічних процесів: | 20000 |
Розміри
| Глибина встановленого виробу: | 70 mm |
| Висота встановленого виробу: | 83 mm |
| Ширина встановленого виробу: | 52,5 mm |
Монтаж
| Момент затяжки: | 2,8 Нм |
| Тип верхньої клеми для модульних пристроїв: | Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic |
| Нижнє підключення для модульних пристроїв: | так |
| Підходить для вбудованого монтажу: | так |
Підключення
| Нижнє гвинтове з'єднання з гнучким провідником: | 1 / 25 mm² |
| Секція виходу гвинта при нерухомому дроті: | 1 / 35 mm² |
| Поперений розріз під ’єднання при нерухомому проводі,: | 1 / 35 mm² |
| Верхнє гвинтове з'єднання з гнучким провідником: | 1 / 25 mm² |
Обладнання
| Можливість приєднання додаткового обладнання: | так |
Стандарти
| Стандартний текст: | EN 60898-1, IEC 60947-2 |
| Європейська директива WEEE: | пов'язаний |
Безпека
| Захисне виконання ІР: | IP20 |
Умови використовання
| Робоча температура: | -25…70 °C |
| Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: | 2 |
| Клас обмеження енергії I²t: | 3 |
| Висота: | 2000 m |
| Температура зберігання / транспортування: | -25…80 °C |
Температура
| Температура калібрування: | 50 °C |
- Висота: 2000 m
- Захисне виконання ІР: IP20
- Номінальний струм: 10 A
- Робоча температура: -25…70 °C
- Тип монтажу: DIN-рейка
- Температура зберігання / транспортування: -25…80 °C
- Кількість захищених полюсів: 3
- Кількість полюсів: 3 P
- Тип полюса: 3 P
- Крива: B
- Номінальна вимикаюча здатність току короткого замикання: 10 kA
- Номінальна робоча напруга змінного струму: 400 V
- Номінальна напруга ізоляції: 500 V
- Стійкість по відношенню до номінальної імпульсної напруги: 6000 V
- min/max діапазон спрацювання термічного розчеплювача при АC: 1,13 / 1,45 In
- Поріг електромагнітного розчеплювача змінного струму мін./макс.: 3 / 5 In
- Значення струму короткого замикання 230 В 50 Гц: 10 kA
- Відключаюча здатність для 230В (EN 60947-2): 30 kA
- Відключаюча здатність для 240В (EN 60947-2): 30 kA
- Номінальний струм при -15°C: 12,28 A
- Номінальний струм 30 ° C: 10 A
- Номінальний струм при 35°C: 9,61 A
- Номінальний струм 40 ° C: 9,21 A
- Номінальний струм 45 ° C: 8,78 A
- Номінальний струм 50 ° C: 8,33 A
- Номінальний струм 55 ° C: 7,86 A
- Номінальний струм 60 ° C: 7,36 A
- Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 1
- Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 0,95
- Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 0,9
- Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 0,85
- Електрична тривкість кількості циклів: 4000
- Кількість механічних процесів: 20000
- Глибина встановленого виробу: 70 mm
- Висота встановленого виробу: 83 mm
- Ширина встановленого виробу: 52,5 mm
- Момент затяжки: 2,8 Нм
- Нижнє гвинтове з`єднання з гнучким провідником: 1 / 25 mm²
- Секція виходу гвинта при нерухомому дроті: 1 / 35 mm²
- Поперений розріз під ’єднання при нерухомому проводі,: 1 / 35 mm²
- Верхнє гвинтове з`єднання з гнучким провідником: 1 / 25 mm²
- Стандартний текст: EN 60898-1, IEC 60947-2
- Європейська директива WEEE: пов`язаний
- Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
- Клас обмеження енергії I²t: 3
- Температура калібрування: 50 °C
- Тип верхньої клеми для модульних пристроїв: Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic
- Нижнє підключення для модульних пристроїв: так
- Загальна розсіювана потужність під номінальним струмом: 6,13 W
- Розсіювана потужність з розрахунку на кожний полюс: 2,06 W
- Тип напруги живлиння: AC
- Номінальна відключаюча здатність згідно з EN 60898: 7,5 kA
- Значення струму короткого замикання 400 В 50 Гц: 10 kA
- Підходить для вбудованого монтажу: так
- Можливість приєднання додаткового обладнання: так
- Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2: 7,5 kA
- Максимальна відключаюча здатність Icu для 400В (EN 60947-2): 15 kA
- Номінальний струм 65 ° C: 6,82 A
- Номінальний струм 70 ° C: 6,24 A
- Максимальна втрата потужності на полюс відповідно до стандарту виробу: 3 W
- Паралельно перемикання нейтралі: ні
- Номінальний струм при 65°C згідно IEC 60947: 8,19 A
- Номінальний струм при 70°C згідно IEC 60947: 7,49 A
- Потужність короткого замикання 220 В 50 Гц згідно IEC 947.2: 15 kA
- Потужність короткого замикання 230 В 50 Гц згідно IEC 947.2: 15 kA
- Потужність короткого замикання 240 В 50 Гц згідно IEC 947.2: 15 kA
- Потужність короткого замикання 380 В 50 Гц згідно IEC 947.2: 7,5 kA
- Потужність короткого замикання 415 В 50 Гц згідно IEC 947.2: 7,5 kA
- Відключаюча здатність для 415В (EN 60947-2): 15 kA
- Номінальний струм при -20°C згідно IEC 60947: 14,21 A
- min/max діапазон спрацювання електромагнітного розчеплювача при DC: 4 / 7 In
- min/max діапазон спрацювання термічного розчеплювача при DC: 1,13 / 1,45 In
- Корегуючий коефіціент магнітного розчеплювача при 100 Гц: 1,1
- Корегуючий коефіціент магнітного розчеплювача при 200 Гц: 1,2
- Корегуючий коефіціент магнітного розчеплювача при 400 Гц: 1,5
- Корегуючий коефіціент магнітного розчеплювача при 60 Гц: 1,1
