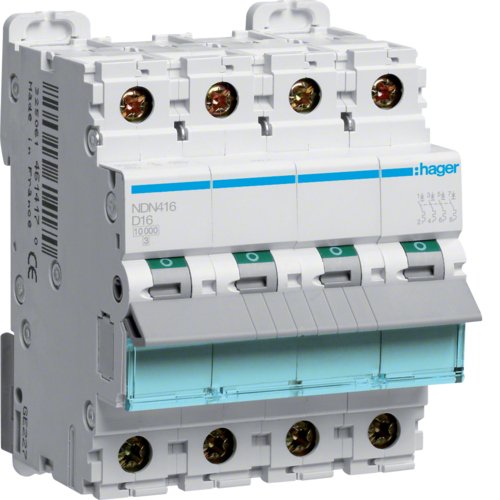

    Автоматичний вимикач 4P 10kA D-16A 4M Hager NDN416
    Автоматичний вимикач 4P 10kA D-16A 4M Hager NDN416

  • Автоматичний вимикач 4P 10kA D-16A 4M Hager NDN416

    • Доставка
      • Самовивіз
      • По Києву: 1-2 дні
      • По Україні: за тарифами перевізника
      Оплата
      • Готівкою при отриманні
      • ONLINE банківською карткою
      • На картку Приват банк
      • На картку Monobank
      • Безготівковий розрахунок для фіз.особ
      • Безготівковий розрахунок для юр.особ
      Захист покупки
      • Оригінальна продукція
      • Офіційна гарантія
      • Повернення протягом 14 днів
    • Hager
      NDN416
      2 082.00грн
      В наявності
Технічні характеристики
Архітектура
Кількість захищених полюсів:4
Кількість полюсів:4 P
Тип полюса:4 P
Тип монтажу:DIN-рейка
Крива:D
Функції
Паралельно перемикання нейтралі:ні
Основні електричні характеристики
Номінальна вимикаюча здатність току короткого замикання:10 kA
Номінальна робоча напруга змінного струму:400 V
Тип напруги живлиння:AC
Напруга
Номінальна напруга ізоляції:500 V
Стійкість по відношенню до номінальної імпульсної напруги:6000 V
Електричний струм
Номінальний струм:16 A
Номінальна відключаюча здатність згідно з EN 60898:7,5 kA
min/max діапазон спрацювання термічного розчеплювача при АC:1,13 / 1,45 In
Поріг електромагнітного розчеплювача змінного струму мін./макс.:10 / 14,4 In
min/max діапазон спрацювання електромагнітного розчеплювача при DC:15 / 30 In
min/max діапазон спрацювання термічного розчеплювача при DC:1,13 / 1,45 In
Номінальний струм при -20°C згідно IEC 60947:22,55 A
Номінальний струм при 65°C згідно IEC 60947:13,78 A
Номінальний струм при 70°C згідно IEC 60947:12,96 A
Потужність короткого замикання 220 В 50 Гц згідно IEC 947.2:15 kA
Потужність короткого замикання 230 В 50 Гц згідно IEC 947.2:15 kA
Потужність короткого замикання 240 В 50 Гц згідно IEC 947.2:15 kA
Потужність короткого замикання 380 В 50 Гц згідно IEC 947.2:7,5 kA
Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2:7,5 kA
Потужність короткого замикання 415 В 50 Гц згідно IEC 947.2:7,5 kA
Значення струму короткого замикання 230 В 50 Гц:10 kA
Значення струму короткого замикання 400 В 50 Гц:10 kA
Відключаюча здатність для 230В (EN 60947-2):30 kA
Відключаюча здатність для 240В (EN 60947-2):30 kA
Максимальна відключаюча здатність Icu для 400В (EN 60947-2):15 kA
Відключаюча здатність для 415В (EN 60947-2):15 kA
Електричний струм / температура
Номінальний струм при -15°C:19,56 A
Номінальний струм 30 ° C:16 A
Номінальний струм при 35°C:15,48 A
Номінальний струм 40 ° C:14,94 A
Номінальний струм 45 ° C:14,38 A
Номінальний струм 50 ° C:13,8 A
Номінальний струм 55 ° C:13,19 A
Номінальний струм 60 ° C:12,56 A
Номінальний струм 65 ° C:11,89 A
Номінальний струм 70 ° C:11,18 A
Коефіцієнт корекції струму
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч:1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч:0,95
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв:0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв:0,85
Корегуючий коефіціент магнітного розчеплювача при 100 Гц:1,1
Корегуючий коефіціент магнітного розчеплювача при 200 Гц:1,2
Корегуючий коефіціент магнітного розчеплювача при 400 Гц:1,5
Корегуючий коефіціент магнітного розчеплювача при 60 Гц:1,1
Потужність
Максимальна втрата потужності на полюс відповідно до стандарту виробу:3,5 W
Загальна розсіювана потужність під номінальним струмом:11,08 W
Розсіювана потужність з розрахунку на кожний полюс:2,79 W
Витривалість
Електрична тривкість кількості циклів:4000
Кількість механічних процесів:20000
Розміри
Глибина встановленого виробу:70 mm
Висота встановленого виробу:83 mm
Ширина встановленого виробу:70 mm
Монтаж
Момент затяжки:2,8 Нм
Тип верхньої клеми для модульних пристроїв:Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic
Нижнє підключення для модульних пристроїв:так
Підходить для вбудованого монтажу:так
Підключення
Нижнє гвинтове з'єднання з гнучким провідником:1 / 25 mm²
Секція виходу гвинта при нерухомому дроті:1 / 35 mm²
Поперений розріз під ’єднання при нерухомому проводі,:1 / 35 mm²
Верхнє гвинтове з'єднання з гнучким провідником:1 / 25 mm²
Обладнання
Можливість приєднання додаткового обладнання:так
Стандарти
Стандартний текст:EN 60898-1, IEC 60947-2
Європейська директива WEEE:пов'язаний
Безпека
Захисне виконання ІР:IP20
Умови використовання
Робоча температура:-25…70 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2:2
Клас обмеження енергії I²t:3
Висота:2000 m
Температура зберігання / транспортування:-25…80 °C
Температура
Температура калібрування:50 °C
  • Висота: 2000 m
  • Захисне виконання ІР: IP20
  • Номінальний струм: 16 A
  • Робоча температура: -25…70 °C
  • Тип монтажу: DIN-рейка
  • Температура зберігання / транспортування: -25…80 °C
  • Кількість захищених полюсів: 4
  • Кількість полюсів: 4 P
  • Тип полюса: 4 P
  • Крива: D
  • Номінальна вимикаюча здатність току короткого замикання: 10 kA
  • Номінальна робоча напруга змінного струму: 400 V
  • Номінальна напруга ізоляції: 500 V
  • Стійкість по відношенню до номінальної імпульсної напруги: 6000 V
  • min/max діапазон спрацювання термічного розчеплювача при АC: 1,13 / 1,45 In
  • Поріг електромагнітного розчеплювача змінного струму мін./макс.: 10 / 14,4 In
  • Значення струму короткого замикання 230 В 50 Гц: 10 kA
  • Відключаюча здатність для 230В (EN 60947-2): 30 kA
  • Відключаюча здатність для 240В (EN 60947-2): 30 kA
  • Номінальний струм при -15°C: 19,56 A
  • Номінальний струм 30 ° C: 16 A
  • Номінальний струм при 35°C: 15,48 A
  • Номінальний струм 40 ° C: 14,94 A
  • Номінальний струм 45 ° C: 14,38 A
  • Номінальний струм 50 ° C: 13,8 A
  • Номінальний струм 55 ° C: 13,19 A
  • Номінальний струм 60 ° C: 12,56 A
  • Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 1
  • Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 0,95
  • Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 0,9
  • Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 0,85
  • Електрична тривкість кількості циклів: 4000
  • Кількість механічних процесів: 20000
  • Глибина встановленого виробу: 70 mm
  • Висота встановленого виробу: 83 mm
  • Ширина встановленого виробу: 70 mm
  • Момент затяжки: 2,8 Нм
  • Нижнє гвинтове з`єднання з гнучким провідником: 1 / 25 mm²
  • Секція виходу гвинта при нерухомому дроті: 1 / 35 mm²
  • Поперений розріз під ’єднання при нерухомому проводі,: 1 / 35 mm²
  • Верхнє гвинтове з`єднання з гнучким провідником: 1 / 25 mm²
  • Стандартний текст: EN 60898-1, IEC 60947-2
  • Європейська директива WEEE: пов`язаний
  • Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
  • Клас обмеження енергії I²t: 3
  • Температура калібрування: 50 °C
  • Тип верхньої клеми для модульних пристроїв: Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic
  • Нижнє підключення для модульних пристроїв: так
  • Загальна розсіювана потужність під номінальним струмом: 11,08 W
  • Розсіювана потужність з розрахунку на кожний полюс: 2,79 W
  • Тип напруги живлиння: AC
  • Номінальна відключаюча здатність згідно з EN 60898: 7,5 kA
  • Значення струму короткого замикання 400 В 50 Гц: 10 kA
  • Підходить для вбудованого монтажу: так
  • Можливість приєднання додаткового обладнання: так
  • Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2: 7,5 kA
  • Максимальна відключаюча здатність Icu для 400В (EN 60947-2): 15 kA
  • Номінальний струм 65 ° C: 11,89 A
  • Номінальний струм 70 ° C: 11,18 A
  • Максимальна втрата потужності на полюс відповідно до стандарту виробу: 3,5 W
  • Паралельно перемикання нейтралі: ні
  • Номінальний струм при 65°C згідно IEC 60947: 13,78 A
  • Номінальний струм при 70°C згідно IEC 60947: 12,96 A
  • Потужність короткого замикання 220 В 50 Гц згідно IEC 947.2: 15 kA
  • Потужність короткого замикання 230 В 50 Гц згідно IEC 947.2: 15 kA
  • Потужність короткого замикання 240 В 50 Гц згідно IEC 947.2: 15 kA
  • Потужність короткого замикання 380 В 50 Гц згідно IEC 947.2: 7,5 kA
  • Потужність короткого замикання 415 В 50 Гц згідно IEC 947.2: 7,5 kA
  • Відключаюча здатність для 415В (EN 60947-2): 15 kA
  • Номінальний струм при -20°C згідно IEC 60947: 22,55 A
  • min/max діапазон спрацювання електромагнітного розчеплювача при DC: 15 / 30 In
  • min/max діапазон спрацювання термічного розчеплювача при DC: 1,13 / 1,45 In
  • Корегуючий коефіціент магнітного розчеплювача при 100 Гц: 1,1
  • Корегуючий коефіціент магнітного розчеплювача при 200 Гц: 1,2
  • Корегуючий коефіціент магнітного розчеплювача при 400 Гц: 1,5
  • Корегуючий коефіціент магнітного розчеплювача при 60 Гц: 1,1
